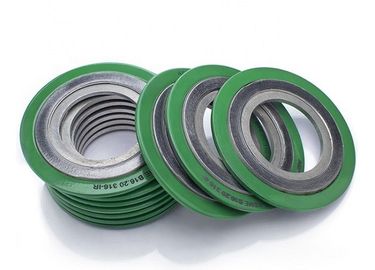

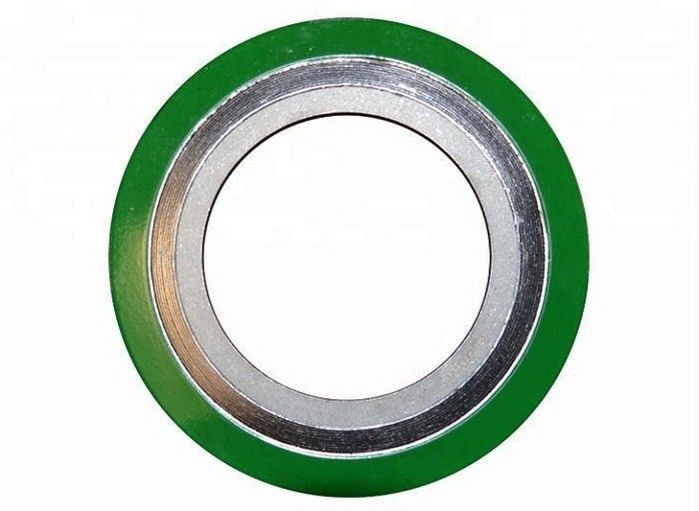

Revestimentos de feridas em espiral de aço inoxidável com enchimento não metálico (grafite, PTFE, cerâmica, mica grafite)

Garrafa de enrolamento em espiral de tipo básico

•Cinturão ondulado metálico e cinturão não metálico de pré-pressagem, que se sobrepõem alternadamente, espiral
Também de acordo com as condições exigidas para adicionar anel reforçado.Garrafa de enrolamento em espiral de tipo básico

St.estrutura

Main produto

Outros aparelhos de cozinhaO material de preenchimento é constituído por uma combinação alternada de arame metálico moldeado e de materiais de preenchimento macios.Uma coroa em forma de V no centro da fita metálica funciona como uma molaO material de enchimento e de fio pode ser alterado para acomodar diferentes requisitos de compatibilidade química.Se a carga disponível para comprimir uma junta for limitada, a construção e as dimensões das juntas podem ser alteradas para proporcionar uma vedação eficaz.

Uma junta de enrolamento em espiral pode incluir um anel de centralização, um anel interno ou ambos.enquanto o anel interno fornece resistência radial adicionalO anel interno também reduz a erosão das flanges e protege o elemento de vedação.

A resistência e a resistência tornam as juntas espirais uma escolha ideal em uma variedade de condições e aplicações.As juntas em espiral também são eficazes para a geração de energia, aeroespacial, e uma variedade de válvulas e aplicações especiais.

A especificação ASME B16.20 para juntas foi atualizada e alterada para uma nova norma recomendada.Os novos critérios incluem um padrão de anéis interiores em todas as juntas espirais de enrolamento cheias de grafite, salvo se o comprador especificar o contrárioNo entanto, uma junta espiral de grafite sem anel interior será ainda estampada e em conformidade com a norma ASME B16.20.

Estilo RW

Garrafas de uso geral adequadas para flanges de face plana e de face elevada até à classe 2500

Anel de centralização localiza com precisão a junta na face da flange, fornece resistência radial adicional e atua como um limitador de compressão

O enrolamento em espiral (elemento de vedação) consiste em metal pré-formado e material de preenchimento macio

NOTA: Recomenda-se um anel interno para aplicações acima da classe 600, devido à elevada carga de parafusos disponível.

Estilo RWI

Apto para flanges de face plana e de face elevada até à classe 2500

Recomendado para aplicações de pressão superior, para utilização com enchimentos de PTFE e quando delimitado pela norma ASME B16.20

O anel interno atua como um limitador de compressão e protege os elementos de vedação do ataque dos meios de processo

Estilo R

Apto para flanges de língua e ranhuras, masculinas e femininas ou de ranhuras para faces planas

Só enrolados em espiral, contendo metal pré-formado e material de enchimento macio

Os diâmetros interno e externo do enrolamento são reforçados com várias camadas de metal sem preenchimento para dar maior estabilidade

NOTA: Também disponível com anéis internos Style RI.
