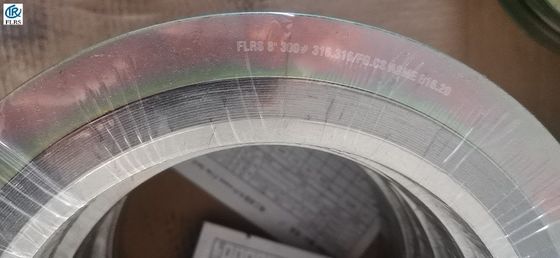

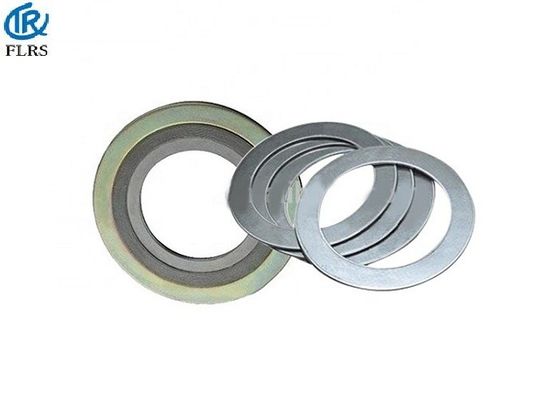

Gaxeta sem fôlego espiral 304/316 de aço inoxidável de ASME B16.20 com anel exterior do enchimento flexível da grafite e anel interno

Força da gaxeta sem fôlego espiral

> A gaxeta sem fôlego espiral é a gaxeta ideal na categoria semi-metálica. Uma tira estreita da aro do metal de V-shap é espiralmente - ferida sob a tensão com um coxim do enchimento entre a nação do lami do metal e ponto-é soldada em ambas as extremidades.

> Esta construção original da mola-como o metal e o enchimento macio fornece características excelentes da gaxeta.

> Resistência à alta temperatura e às altas pressões.

> Grande superação que permite que a gaxeta ajuste automaticamente para mudar nas condições operacionais, tais como a pressão e os choques térmicos, vibrações etc.

> O sealability excelente é mantido com área comparativamente pequena da gaxeta.

A gaxeta sem fôlego espiral nossa fabricação da fábrica

> Boa tolerância para irregularidades do revestimento da superfície da flange.

> Pode ser projetado a todas as dimensões economicamente na forma circular ou moderadamente noncircular.

> Disponível em uma variedade de metais da aro e materiais de enchimento para satisfazer condições operacionais específicas.

Estilo RW

Gaxeta de uso geral apropriada para a cara lisa e flanges aumentadas da cara até a classe 2500

Centrar o anel encontra exatamente a gaxeta na cara da flange, fornece a força radial adicional, e atua como um limitador da compressão

O enrolamento espiral (elemento de selagem) consiste no metal pré-formado e no material de enchimento macio

NOTA: Um anel interno é recomendado para aplicações acima da classe 600, devido à carga disponível alta do parafuso. Veja o estilo RWI.

Estilo RWI

Apropriado para a cara lisa e flanges aumentadas da cara até a classe 2500

Recomendado para as aplicações de alta pressão, para o uso com enchimentos de PTFE, e quando traçado por ASME B16.20

O anel interno atua como um limitador da compressão e protege elementos de selagem do ataque dos meios de processo

Estilo R

Apropriado para as flanges da língua e do sulco, as homem-fêmeas, ou as sulco-à-lisas da cara

Enrolamento espiral somente, contendo o metal pré-formado e o material de enchimento macio

Os diâmetros internos e exteriores do enrolamento são reforçados com diversas dobras do metal sem o enchimento para dar a maior estabilidade

NOTA: Também disponível com estilo interno RI dos anéis.

Gaxetas de MC e de MCR

Para os conjuntos de tampa da câmara de visita
