Padrão:: | RUÍDO | Estilo: | Externo |
---|---|---|---|
Material: | aço da mola, de aço inoxidável | Dimensão: | 3-9 |
Forma: | Cabaça, meio furo | Tipo: | Normal |
Realçar: | Tipo normal anel de retenção do RUÍDO 471,Arruela de aço dos grampos de retenção do meio furo,Grampo de retenção externo do RUÍDO 471 |

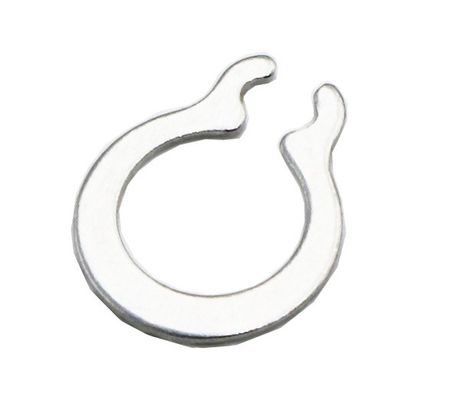

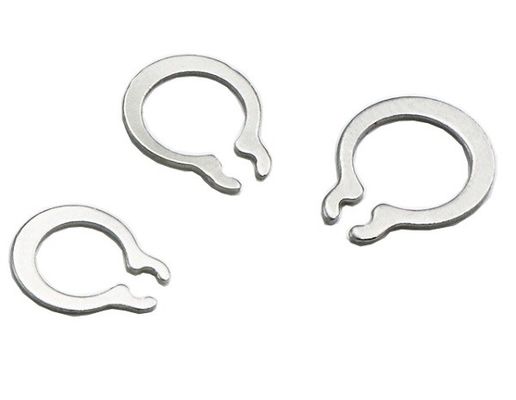

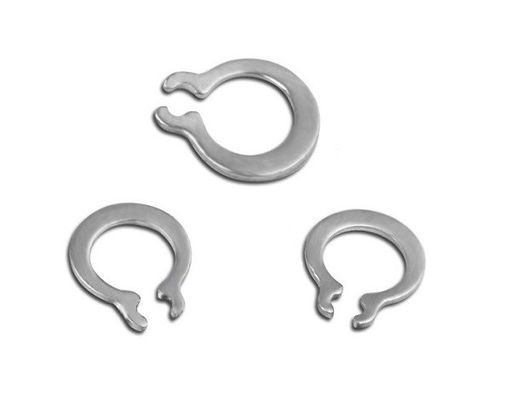

Meios arruela dos grampos de retenção do furo/anel de retenção de aço para o eixo - tipo normal ruído 471 (d≤9mm)
O anel de retenção é chamado igualmente grampo de retenção, ou refere um componente industrial. Os materiais principais da produção do anel de retenção do eixo são aço da mola 65Mn; SUS304 de aço inoxidável; SUS316 de aço inoxidável.
Norma tamanho |
d | h | d1 minuto |
Peso (kg/1Kpcs) | ||
máximo | minuto | máximo | minuto | |||
3 | 2,74 | 2,55 | 0,4 | 0,35 | 1 | 0,017 |
4 | 3,74 | 3,55 | 0,4 | 0,35 | 1 | 0,022 |
5 | 4,74 | 4,55 | 0,6 | 0,55 | 1 | 0,066 |
6 | 5,64 | 5,45 | 0,7 | 0,65 | 1,2 | 0,084 |
7 | 6,56 | 6,32 | 0,8 | 0,75 | 1,2 | 0,121 |
8 | 7,46 | 7,22 | 0,8 | 0,75 | 1,2 | 0,158 |
9 | 8,46 | 8,22 | 1 | 0,94 | 1,2 | 0,3 |
