Padrão:: | RUÍDO 472 | Tipo: | Interno |
---|---|---|---|
Material: | De aço inoxidável | Dimensão: | 8-300 |
Cor: | Prata | Aplicação: | Indústria |
Realçar: | Ring For Bores de retenção interno,arruela interna de aço inoxidável dos grampos de retenção,grampo de retenção interno do RUÍDO 472 |

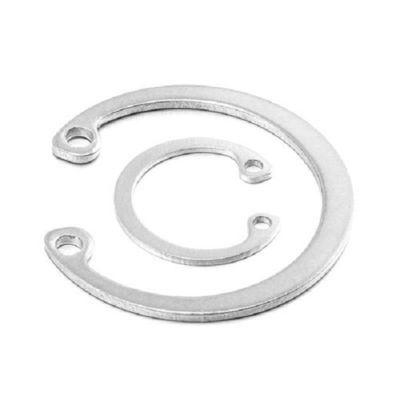

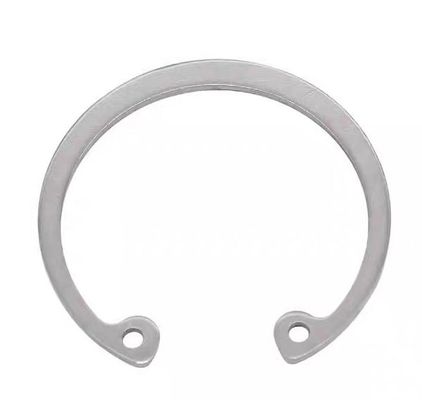

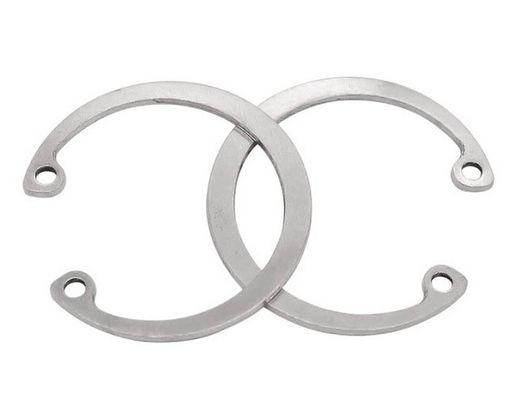

Anéis de retenção arruela/DIN472 internos de aço inoxidável dos grampos de retenção para os furos (d≤300mm)
O anel de retenção para o furo é instalado no furo circular para fixar o movimento axial das peças. O diâmetro exterior deste tipo do anel de retenção é levemente maior do que o diâmetro do furo circular do conjunto. Ao instalar, ao alicates de grampo de retenção do uso para introduzir a boca dos alicates no furo dos alicates do anel de retenção e para apertar o anel de retenção antes que puder ser posto no sulco interno pre-processado do furo circular.
Norma tamanho |
h | D | d1 minuto |
kg/1kpcs |
Norma tamanho |
h | D | di minuto |
kg/1kpcs |
||||
máximo | minuto | máximo | minuto | máximo | miin | máximo | minuto | ||||||
8 | 0,8 | 0,75 | 9,06 | 8,6 | 1 | 0,14 | 75 | 2,5 | 2,43 | 80,3 | 79,04 | 3 | 18,8 |
9 | 0,8 | 0,75 | 10,16 | 9,7 | 1 | 0,15 | 78 | 2,5 | 2,43 | 83,8 | 81,96 | 3 | 20,4 |
10 | 1 | 0,94 | 11,16 | 10,7 | 1,2 | 0,18 | 80 | 2,5 | 2,43 | 86,8 | 84. 96 | 3 | 22 |
11 | 1 | 0,94 | 12,16 | 11,7 | 1,2 | 0,31 | 82 | 2,5 | 2,43 | 88,8 | 86,96 | 3 | 24 |
12 | 1 | 0,94 | 13,36 | 12,9 | 1,5 | 0,37 | 85 | 3 | 2,92 | 91,8 | 89. 96 | 3,5 | 25,3 |
13 | 1 | 0,94 | 14,46 | 14 | 1,5 | 0,42 | 88 | 3 | 2,92 | 94,8 | 92,96 | 3,5 | 28 |
14 | 1 | 0,94 | 15,46 | 15 | 1,7 | 0,52 | 90 | 3 | 2,92 | 96,8 | 94,96 | 3,5 | 31 |
15 | 1 | 0,94 | 16,56 | 16,1 | 1,7 | 0,56 | 92 | 3 | 2,92 | 98,8 | 96,96 | 3,5 | 32 |
16 | 1 | 0,94 | 17,66 | 17,2 | 1,7 | 0,6 | 95 | 3 | 2,92 | 111,8 | 99,96 | 3,5 | 35 |
17 | 1 | 0,94 | 18,72 | 18,17 | 1,7 | 0,65 | 98 | 3 | 2,92 | 114,8 | 112,96 | 3,5 | 37 |
18 | 1 | 0. 94 | 19,92 | 19,37 | 2 | 0.T4 | 100 | 3 | 2,92 | 116,8 | 114,96 | 3,5 | 38 |
19 | 1 | 0,94 | 20,921 | 20,37 | 2 | 0,83 | 102 | 4 | 3,9 | .109.3 | 107,46 | 3,5 | 55 |
20 | 1 | 0,94 | 21,921 | 21,37 | 2 | 0,9 | 105. | 4 | 3,9 | l113.3 | 111,46 | 3,5 | 56 |
21 | 1 | 0,94 | 22,921 | 22,37 | 2 | 1 | 108 | 4 | 3,9 | 116,3 | 114,46 | 3,5 | 60 |
22 | 1 | 0,94 | 23.92l | 23,37 | 2 | 1,1 | 110 | 4 | 3,9 | |118,3 | 116,46 | 3,5 | 64,5 |
24 | 1,2 | 1,14 | 26,321 | 25,69 | 2 | 1,42 | 112 | 4 | 3,9 | 120,3 | 118,46 | 3,5 | 72 |
25 | 1,2 | 1,14 | 27,32 | 26,69 | 2 | 1,5 | 115 | 4 | 3,9 | 123,5 | 121 | 3,5 | 74,5 |
26 | 1,2 | 1,14 | 28,32 | 27,69 | 2 | 1,6 | 120 | 4 | 3,9 | 128,5 | 126,37 | 3,5 | 77 |
28 | 1,2 | 1,14 | 30,6 | 29,85 | 2 | 1,8 | 125 | 4 | 3,9 | 133,5 | 131,37. | 4 | 79 |
30 | 1,2 | 1,14 | 32,6 | 31,85 | 2 | 2,06 | 130 | 4 | 3,9 | 138,5 | 136,37 | 4 | 82 |
31 | 1,2 | 1,14 | 33,9 | 33,15 | 2,5 | 2,1 | 135 | 4 | 3,9 | 143,5 | 141,37 | 4 | 84 |
32 | 1,2 | 1,14 | 34,9 | 34,15 | 2,5 | 2,21 | 140 | 4 | 3,9 | 148,5 | 146,37 | 4 | 87,5 |
34 | 1,5 | 1,44 | 37 | 35,25 | 2,5 | 3,2 | 145 | 4 | 3,9 | 153,5 | 151,37 | 4 | 93 |
35 | 1,5 | 1,44 | 38,3 | 37,55 | 2,5 | 3,54 | 150 | 4 | 3,9 | 159,5 | 157,37 | 4 | 105 |
36 | 1,5 | 1,44 | 39,3 | 38,55 | 2,5 | 3,7 | 155 | 4 | 3,9 | 165,5 | 163,37 | 4 | 107 |
37 | 1,5 | 1,44 | 40,3 | 39,55 | 2,5 | 3,74 | 160 | 4 | 3,9 | 170,5 | 168,37 | 4 | 110 |
38 | 1,5 | 1,44 | 41,3 | 40,55 | 2,5 | 3,9 | 165 | 4 | 3,9 | 176 | 173,9 | 4 | 125 |
40 | 1,75 | 1,69 | 44,4 | 43,11 | 2,5 | 4,7 | 170 | 4 | 3,9 | 181 | 178,9 | 4 | 140 |
42 | 1,75 | 1,69 | 46,4 | 45,11 | 2,5 | 5,4 | 175 | 4 | 3,9 | 186,2 | 183,78 | 4 | 150 |
45 | 1,75 | 1,69 | 49,4 | 48,11 | 2,5 | 6 | 180 | 4 | 3,9 | 191,2 | 188,78 | 4 | 165 |
47 | 1,75 | 1,69 | 51,6 | 50,04 | 2,5 | 6,1 | 185 | 4 | 3,9 | 186,2 | 193,78 | 4 | 170 |
48 | 1,75 | 1,69 | 52,6 | 51,04 | 2,5 | 6,7 | 190 | 4 | 3,9 | 191,2 | 198,78 | 4 | 175 |
50 | 2 | 1,93 | 55,3 | 53,74 | 2,5 | 7,3 | 195 | 4 | 3,9 | 196,2 | 203,78 | 4 | 183 |
52 | 2 | 1,93 | 57,3 | 55,74 | 2,5 | 8,2 | 200 | 4 | 3,9 | 201 | 208,78 | 4 | 195 |
55 | 2 | 1,93 | 60,3 | 58,74 | 2,5 | 8,3 | 210 | 5 | 4,88 | 223,7 | 221,28 | 4 | 270 |
56 | 2 | 1,93 | 61,3 | 59,74 | 2,5 | 8,7 | 220 | 5 | 4,88 | 233,7 | 231,28 | 4 | 315 |
58 | 2 | 1,93 | 63,3 | 61,74 | 2,5 | 10,5 | 230 | 5 | 4,88 | 243,7 | 241,28 | 4 | 330 |
60 | 2 | 1,93 | 65,3 | 63,74 | 2,5 | 11,1 | 240 | 5 | 4,88 | 254 | 251,99 | 4 | 345 |
62 | 2 | 1,93 | 67,3 | 65,74 | 2,5 | 11,2 | 250 | 5 | 4,88 | 264 | 261,99 | 4 | 360 |
63 | 2 | 1,93 | 68,3 | 66,74. | 2,5 | 12,4 | 260 | 5 | 4,88 | 277 | 274,99 | 5 | 375 |
65 | 2..5 | 2,43 | 70,3 | 68,74 | 3 | 14,3 | 270 | 5 | 4,88 | 287 | 269,99 | 5 | 388 |
68 | 2,5 | 2,43 | 73,6 | 72,04 | 3 | 16 | 280 | 5 | 4,88 | 297 | 294,99 | 5 | 400 |
70 | 2,5 | 2,43 | 75,6 | 74,04 | 3 | 16,5 | 290 | 5 | 4,88 | 307 | 304. 99 | 5 | 415 |
72 | 2,5 | 2,43 | 77,6 | 76,04 | 3 | 18,1 | 300 | 5 | 4,88 | 317 | 314,99 | 5 | 435 |
