Lugar de origem: | China |
---|---|
Marca: | FLRS or OEM |
Certificação: | ISO9001 |
Número do modelo: | FLRS-G012 |
Quantidade de ordem mínima: | 1 parte |
Detalhes da embalagem: | caixas da madeira compensada da caixa/páletes da madeira compensada |
Tempo de entrega: | duas semanas |
Termos de pagamento: | T/T, L/C, união ocidental, paypal |
Habilidade da fonte: | 50tons/month |
Materiais do anel & de tira: | De aço inoxidável/aço carbono /alloy | Padrão da flange: | ASME B16.5/EN1514-2 |
---|---|---|---|
Nome: | Gaxeta sem fôlego espiral | Tipo da gaxeta: | CG |
Cor: | de acordo com o código de cor do anel do guia | Padrão: | ASME B16.20 |
Realçar: | A flange Ss espirala gaxeta sem fôlego,O tipo Ss do CG espirala gaxeta sem fôlego,Gaxeta metálica espiral com anéis exteriores |

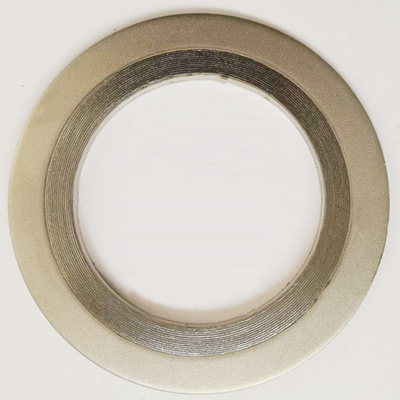

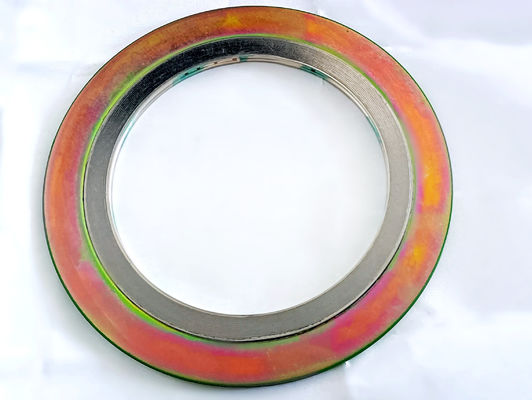

Gaxeta sem fôlego espiral padrão de ASME B16.20 CG com o terno exterior dos anéis para a gaxeta espiral da ferida da flange de ASME B16.5/SS
A gaxeta sem fôlego espiral é formada da tira metálica V-dada forma e do enchimento não metálico macio por meio do empilhado,
a gaxeta espiral da ferida e conectou seus extremidade e começo pelo ponto soldado. Dependa de sua compressão excelente
superação, é apropriado para os esportes de selagem onde a alteração da temperatura e a pressão são frequentes.
Pode ser usado como o elemento de selagem estático da tubulação, válvula, bomba, troca térmica, torre de condensação,
furo liso e furo do homem da flange, etc. Foi aplicado extensamente nos campos do petroquímico,
obscuro mecânico da fábrica, da central elétrica, da metalurgia, da construção naval, o médico e o farmacêutico
central elétrica e navegação, etc.
Estilo CG
Gaxeta de uso geral apropriada para a cara lisa e flanges aumentadas da cara até a classe 2500
Centrar o anel encontra exatamente a gaxeta na cara da flange, fornece a força radial adicional, e atua como um limitador da compressão
O enrolamento espiral (elemento de selagem) consiste no metal pré-formado e no material de enchimento macio
NOTA: Um anel interno é recomendado para aplicações acima da classe 600, devido à carga disponível alta do parafuso. Veja o estilo RWI.
É um anel externo que exatamente a gaxeta do centro na cara da flange, forneça a força radial adicional para impedir
ruptura e atos da gaxeta como uma parada da compressão.
Uma gaxeta de uso geral apropriada para o uso com cara lisa e as flanges aumentadas da cara, classe 900 e acima de um interno
o anel é recomendado.
Materiais do anel & de tira | Mínimo | Máximo | Anel do guia Código de cor |
|||
Material | F | c | F | c | Abberviation | |
ss304 | -320 | -195 | 1400 | 760 | 304 | Amarelo |
ss316L | -150 | -100 | 1400 | 760 | 316L | Verde |
ss347L | -150 | -100 | 1400 | 760 | 317L | Marrom |
ss321 | -320 | -195 | 1400 | 760 | 321 | Turquesa |
ss347 | -320 | -195 | 1700 | 925 | 347 | Azul |
Aço carbono | -40 | -40 | 1000 | 540 | CRS | Prata |
Liga 20 | -300 | -185 | 1400 | 760 | A-20 | Preto |
Hastelloy B3 | -300 | -185 | 200o | 1090 | HASTB | Brown |
Hastelloy c276 | -300 | -185 | 2000 | 1090 | HASTC | Bege |
Incoloy 800 | -150 | -100 | 1600 | 870 | Em 800 | Branco |
825 lncoloy | -150 | -100 | 1600 | 870 | Em 825 | Branco |
lnconel 600 | -150 | -100 | 2000 | 1090 | INC 60o | Ouro |
Inconel 625 | -150 | -100 | 2000 | 1090 | INCO 625 | Ouro |
Inconel X750 | -150 | -100 | 2000 | 1090 | INX | Nenhuma cor |
Monel 400 | -200 | -130 | 1500 | 820 | SEGUNDA-FEIRA | Laranja |
Níquel 200 | -320 | -195 | 1400 | 760 | NL | Vermelho |
Titânio | -320 | -195 | 2000 | 1090 | T | Roxo |
Materiais de enchimento | ||||||
Mínimo | Berço máximo | Listra Código de cor |
||||
Material | F | c | F | c | Abreviatura | |
Flexível Grafite |
-350 | -212 | 950 | 510 | F.G. | Cinza |
PTFE | -400 | -240 | 500 | 260 | PTFE | Branco |
Cerâmico | -350 | -212 | 2000 | 1090 | CER | Claro - verde |
Mica Graphite | -350 | -212 | 1100 | 590 | MICA-GRA | Rosa |
