| Lugar de origem: | China |
|---|---|
| Marca: | FLRS or OEM |
| Certificação: | ISO9001 |
| Número do modelo: | FLRS-G015 |
| Quantidade de ordem mínima: | 1 parte |
| Detalhes da embalagem: | caixas da madeira compensada da caixa/páletes da madeira compensada |
| Tempo de entrega: | duas semanas |
| Termos de pagamento: | T/T, L/C, união ocidental, paypal |
| Habilidade da fonte: | 50tons/month |
| Padrão da flange: | ASME B16.5/EN1514-2 | Nome: | Gaxeta sem fôlego espiral |
|---|---|---|---|
| Tipo da gaxeta: | R | Padrão: | ASME B16.20 |
| Realçar: | Gaxeta sem fôlego espiral básica da grafite,Gaxeta espiral da flange da tubulação,V deu forma à gaxeta metálica espiral |
||

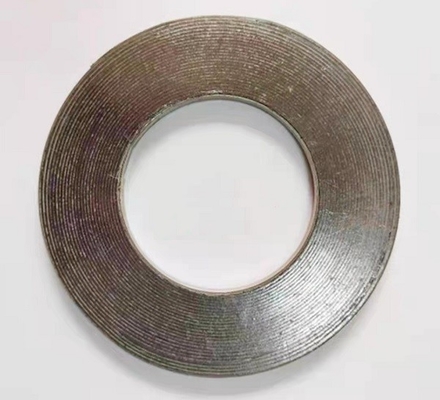

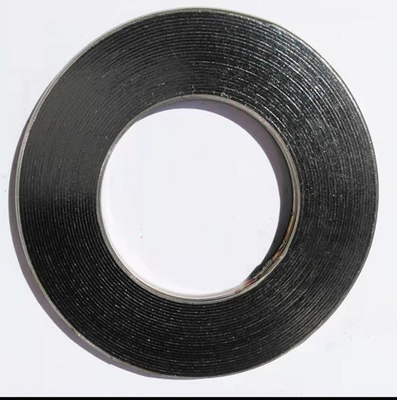

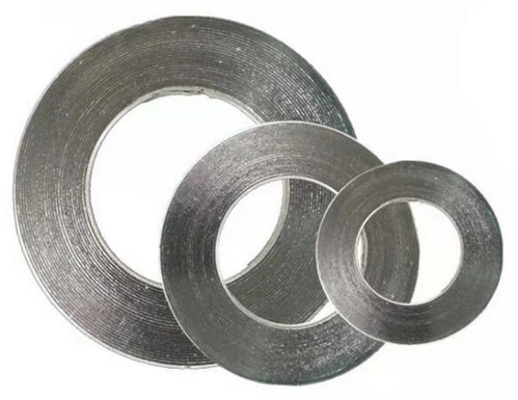

Material sem fôlego espiral da gaxeta do estilo básico/folha da gaxeta/gaxeta flange da tubulação
A gaxeta sem fôlego espiral é formada da tira metálica V-dada forma e do enchimento não metálico macio por meio do empilhado,
a gaxeta espiral da ferida e conectou seus extremidade e começo pelo ponto soldado. Dependa de sua compressão excelente
superação, é apropriado para os esportes de selagem onde a alteração da temperatura e a pressão são frequentes.
Pode ser usado como o elemento de selagem estático da tubulação, válvula, bomba, troca térmica, torre de condensação,
furo liso e furo do homem da flange, etc. Foi aplicado extensamente nos campos do petroquímico,
obscuro mecânico da fábrica, da central elétrica, da metalurgia, da construção naval, o médico e o farmacêutico
central elétrica e navegação, etc.
Dimensões para a gaxeta sem fôlego espiral por ASME B16.20 para serir flanges de ASME B16.5
| Tubulação nominal tamanho (NPs) |
Classe 150 | |||||||
| Ring Inside interno Diâmetro (identificação) |
Enrolamento para dentro Diâmetro (identificação) |
Parte externa de enrolamento Diâmetro (OD) |
Guia Ring Outside Diâmetro (oD) |
|||||
| lnches | milímetro | lnches | milímetro | lnches | milímetro | lnches | milímetro | |
| 1/4* | - | 0,50 | 12,7 | 0,88 | 22,2 | 1,75 | 44,5 | |
| 1/2 | 0,56 | 14,20 | 0,75 | 19,10 | 1,25 | 31,80 | 1,88 | 47,60 |
| 3/4 | 0,81 | 20,60 | 1,00 | 25,40 | 1,56 | 39,70 | 2,25 | 57,20 |
| 1 | 1,06 | 26,90 | 1,25 | 31,80 | 1,88 | 47,60 | 2,63 | 56,70 |
| 1 1/4 | 1,50 | 38,10 | 1,88 | 47,60 | 2,38 | 60,30 | 3,00 | 76,20 |
| 1 1/2 | 1,75 | 44,50 | 2,13 | 54,00 | 2,75 | 69,90 | 3,38 | 85,70 |
| 2 | 2,19 | 55,60 | 2,75 | 69,90 | 3,38 | 85,70 | 4,13 | 104,80 |
| 2 1/2 | 2,62 | 66,50 | 3,25 | 82,60 | 3,88 | 98,40 | 4,88 | 123,80 |
| 3 | 3,19 | 81,00 | 4,00 | 101,60 | 4,75 | 120,70 | 5,38 | 136,50 |
| 3 1/2* | 3,50 | 88,90 | 4,50 | 114,30 | 5,25 | 1334,00 | 6,38 | 161,90 |
| 4 | 4,19 | 106,40 | 5,00 | 127,00 | 5,38 | 149,20 | 6,88 | 174,60 |
| s | 5,19 | 131,30 | 6,13 | 155,60 | 7,00 | 177,80 | 7,75 | 196,90 |
| 6 | 6,19 | 157,20 | 7,19 | 182,60 | 8,25 | 209,60 | 8,75 | 222,30 |
| 8 | 8,50 | 215,90 | 9,19 | 2334,00 | 10,38 | 263,50 | 11,00 | 279,40 |
| 10 | 10,56 | 268,20 | 11,31 | 287,30 | 12,50 | 317,50 | 13,38 | 339,70 |
| 12 | 12,50 | 317,50 | 13,38 | 339,70 | 14,75 | 374,70 | 16,13 | 409,60 |
| 14 | 13,75 | 349,30 | 14,63 | 371,50 | 16.0D | 406,40 | 17,75 | 450,90 |
| 16 | 15,75 | 400,10 | 16,63 | 422,30 | 18,25 | 463,60 | 20,25 | 514,40 |
| 18 | 17,69 | 449,30 | 18,69 | 474,70 | 20,75 | 527,10 | 21,63 | 549,30 |
| 20 | 19,69 | 500,10 | 20,69 | 525,50 | 22,75 | 577,90 | 23,88 | 606,40 |
| 24 | 23,75 | 603,30 | 24,75 | 628,70 | 27,00 | 685,80 | 28,25 | 717,60 |
* não alistado em ASME B16.20
Os diâmetros básicos do estilo da construção, os internos e os exteriores são reforçados com diversas dobras do metal sem o enchimento para dar
maior estabilidade e melhores características da compressão.
Apropriado para a língua e o sulco ou o homem e fêmea ou sulcado aos conjuntos lisos da flange da cara.
