Name: Tipo curto flange Lap Joint Stub End Collar de ASME B16.9 do encaixe de tubulação do aço
Brand: Shaanxi Flourish Industrial Co., Ltd.
SKU: FLRS-SE001
Price: 492.01 USD
Availability: InStock

Nome da marca:	FLRS
Número do modelo:	FLRS-SE001
MOQ:	1 parte
Detalhes da embalagem:	CARTON/PLYWOOD ENCAIXOTOU/PÁLETE
Condições de pagamento:	T/T, Western Union, MoneyGram, L/C

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

ISO9001

Material:

SS304

Forma:

Igual

Tipo de conexão:

Soldado

Superfície:

polimento

Aplicação:

empresa com flange

Padrão:

B16.9

Habilidade da fonte:

50000pieces/month

Destacar:

Flange Lap Joint Stub End

Lap Joint Stub End Collar

Tipo curto do colar de aço inoxidável da tubulação

Descrição do produto

Encaixes de tubulação inoxidáveis de Stee/tipo curto colar junção de regaço B16.9/MSS-SP43 Stub End For Flange de ASME

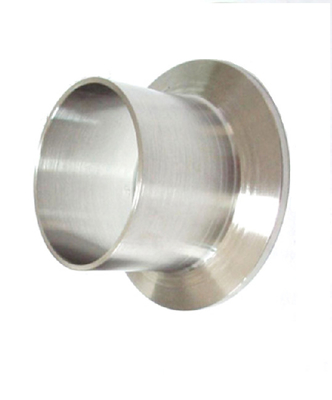

Tipo curto flange Lap Joint Stub End Collar de ASME B16.9 do encaixe de tubulação do aço 0

um método de carimbo de transformar a borda exterior ou a borda do furo de um produto vazio ou semiacabado em uma borda vertical ao longo de uma determinada curva

Nome: Stub End.
Material: ASTM A403 WP304/WP316
Tamanho: 1/2” - 24"

Espessura: SCH5S-SCH160S

Extremidade: extremidade-solda

公称通径 N0rminal diâmetro		外径 0utside diâmetro	长度 Comprimento F		搭接外径 Regaço do diâmetro 0f &Maximum de N0minal	圆角半径 Raio 0f FilletR		(理论重 kg/pc do 型 de E) (E) peso de Approximate0x
公称通径 N0rminal diâmetro		外径 0utside diâmetro	长度 Comprimento F		搭接外径 Regaço do diâmetro 0f &Maximum de N0minal	圆角半径 Raio 0f FilletR		sch5s sch10s sch40S
DN	NPS	0D	短型 SP	长型 LP	G	l Máximo	B Máximo	短型 Sp	长型 LP	短型 SP	长型 LP	短型 SP	长型 LP
15	1/2	21,3	50,8	76,2	35,1	3	0,75	0,049	0,067	0,063	0,084	0,079	1,106
20	3/4	26,7	50,8	76,2	42,9	3	0,75	0,064	0,087	0,081	0,109	0,101	0,144
25	1	33,4	50,8	101,6	50,8	3	0,75	0,082	0,144	0,134	0,233	0,16	0,279
32	1.1/4	42,4	50,8	101,6	63,5	5	0,75	0,109	0,188	0,178	0,307	0,225	0,386
40	1.1/2	48,3	50,8	152,4	73,2	6	0,75	0,129	0,219	0,231	0,358	0,279	0,467
50	2	60,3	63,5	152,4	91,9	8	0,75	0,204	0,406	0,338	0,667	0,471	0,924
65	2.1/2	73	63,5	152,4	104,6	8	0,75	0,313	0,626	0,448	0,893	0,47	1,465
80	3	88,9	63,5	152,4	127	10	0,75	0,4	0,781	0,574	1,117	1,01	1,954
90	3.1/2	101,6	76,2	152,4	139,7	10	0,75	0,522	0,896	0,65	1,283	1,38	2,35
100	4	114,3	76,2	152,4	157,2	11	0,75	0,606	1,024	0,87	1,474	1,68	2,822
125	5	141,3	76,2	203,2	185,7	11	1,5	0,985	2,153	1,21	2,635	2,08	4,957
150	6	168,3	88,9	203	215,9	13	1,5	1,34	2,591	1,64	3,174	3,37	6,482
200	8	219,1	101,6	203,2	269,7	13	1,5	1,96	3,409	2,56	4,607	5,67	9,819
250	10	273,1	127	254	323,9	13	1,5	3,57	6,389	4,39	7,843	9,55	17,023
300	12	323,9	152,4	254	381	13	1,5	5,85	8,922	6,74	10,275	13,8	21,075

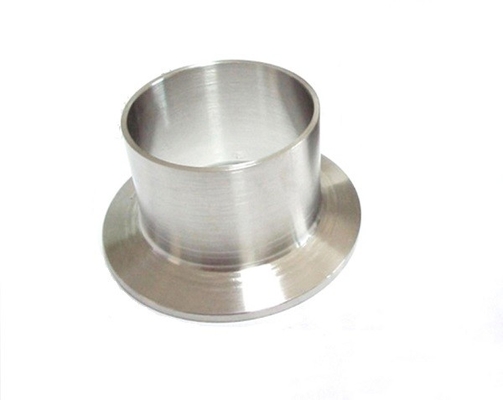

Tipo curto flange Lap Joint Stub End Collar de ASME B16.9 do encaixe de tubulação do aço 1
