| Lugar de origem: | CHINA |
|---|---|
| Marca: | FLRS or OEM |
| Certificação: | ISO9001 |
| Número do modelo: | FLRS-SB02 |
| Quantidade de ordem mínima: | 100 partes |
| Detalhes da embalagem: | caixas da madeira compensada da caixa/páletes tecidas de bag+plywood |
| Tempo de entrega: | 8-25days |
| Termos de pagamento: | T/T, L/C, união ocidental, paypal |
| Habilidade da fonte: | 50tons/month |
| Nome do produto: | encantar o parafuso principal | Padrão: | DIN931 |
|---|---|---|---|
| Tipo principal: | Encantar a cabeça | Linha: | Meia linha |
| Material: | A2-50、 A4-80 DO、 A4-70 DO、 A2-70 | Tamanho: | M3-M39 |
| Realçar: | A cabeça do hexágono aparafusa M10,Parafusos principais do meio hexágono da linha,M10 de aço inoxidável encantam o parafuso principal |
||
A cabeça de aço inoxidável do hexágono aparafusa a meia linha em DIN931/M10 padrão encanta o parafuso principal
Os parafusos DIN931 sextavados, igualmente conhecidos como os parafusos sextavados externos, são prendedores que consistem em duas porções: uma cabeça sextavada e um parafuso com linhas externos, que geralmente são usadas conjuntamente com porcas e são de uso geral prender conexões entre duas porções com os furos diretos.
Os parafusos DIN931 sextavados são meia linha. haste em parte rosqueada e em parte desencapada. A linha para incluir os dentes grosseiros e finos.
Desenho:
| d | P | b | C | a Dinamarca | dw | ds | k | e | |||||||||
| B | B | B | B | B | |||||||||||||
| L≤125mm | minuto | máximo | máximo | minuto | minuto | minuto | máximo | minuto | máximo | minuto | minuto | ||||||
| M1.6 | 0,35 | 9 | 0,1 | 0,25 | 2 | 2,4 | - | 1,46 | - | 0,98 | 1,22 | - | - | 3,02 | - | 3,41 | - |
| M2 | 0,4 | 10 | 0,1 | 0,25 | 2,6 | 3,2 | - | 1,86 | - | 1,28 | 1,52 | - | - | 3,82 | - | 4,32 | - |
| M2.5 | 0,45 | 11 | 0,1 | 0,25 | 3,1 | 4,1 | - | 2,36 | - | 1,58 | 1,82 | - | - | 4,82 | - | 5,45 | - |
| M3 | 0,5 | 12 | 0,15 | 0,4 | 3,6 | 4,6 | - | 2,86 | - | 1,88 | 2,12 | - | - | 5,32 | - | 6,01 | - |
| M3.5 | 0,6 | 13 | 0,15 | 0,4 | 4,1 | 5,1 | - | 3,32 | - | 2,28 | 2,52 | - | - | 5,82 | - | 6,58 | - |
| M4 | 0,7 | 14 | 0,15 | 0,4 | 4,7 | 5,9 | - | 3,82 | - | 2,68 | 2,92 | - | - | 6,78 | - | 7,66 | - |
| M5 | 0,8 | 16 | 0,15 | 0,5 | 5,7 | 6,9 | - | 4,82 | - | 3,35 | 3,65 | - | - | 7,78 | - | 8,79 | - |
| M6 | 1 | 18 | 0,15 | 0,5 | 6,8 | 8,9 | - | 5,82 | - | 3,85 | 4,15 | - | - | 9,78 | - | 11,05 | - |
| M7 | 1 | 20 | 0,15 | 0,5 | 7,8 | 9,6 | - | 6,78 | - | 4,65 | 4,95 | - | - | 10,73 | - | 12,12 | - |
| M8 | 1,25 | 22 | 0,15 | 0,6 | 9,2 | 11,6 | - | 7,78 | - | 5,15 | 5,45 | - | - | 12,73 | - | 14,38 | - |
| M10 | 1,5 | 26 | 0,15 | 0,6 | 11,2 | 15,6 | - | 9,78 | - | 6,22 | 6,58 | - | - | 16,73 | - | 18,9 | - |
| M12 | 1,75 | 30 | 0,15 | 0,6 | 13,7 | 17,4 | - | 11,7 | - | 7,32 | 7,68 | - | - | 18,67 | - | 21,1 | - |
| M14 | 2 | 34 | 0,15 | 0,6 | 15,7 | 20,5 | - | 13,7 | - | 8,62 | 8,98 | - | - | 21,67 | - | 24,49 | - |
| M16 | 2 | 38 | 0,2 | 0,8 | 17,7 | 22,5 | 22 | 15,7 | 15,6 | 9,82 | 10,2 | 9,71 | 10,3 | 23,67 | 23,16 | 26,75 | 26,17 |
| M18 | 2,5 | 42 | 0,2 | 0,8 | 20,2 | 25,3 | 24,8 | 17,7 | 17,6 | 11,3 | 11,7 | 11,2 | 11,9 | 26,67 | 26,16 | 30,14 | 29,56 |
| M20 | 2,5 | 46 | 0,2 | 0,8 | 22,4 | 28,2 | 27,7 | 19,7 | 19,5 | 12,3 | 12,7 | 12,2 | 12,9 | 29,67 | 29,16 | 33,53 | 32,95 |
| M22 | 2,5 | 50 | 0,2 | 0,8 | 24,4 | 30 | 29,5 | 21,7 | 21,5 | 13,8 | 14,2 | 13,7 | 14,4 | 31,61 | 31 | 35,72 | 35,03 |
| M24 | 3 | 54 | 0,2 | 0,8 | 26,4 | 33,6 | 33,2 | 23,7 | 23,5 | 14,8 | 15,2 | 14,7 | 15,4 | 35,38 | 35 | 39,98 | 39,55 |
| M27 | 3 | 60 | 0,2 | 0,8 | 30,4 | - | 38 | 26,5 | - | - | 16,7 | 17,4 | - | 40 | - | 45,2 | |
| M30 | 3,5 | 66 | 0,2 | 0,8 | 33,4 | - | 42,7 | 29,5 | - | - | 18,3 | 19,1 | - | 45 | - | 50,85 | |
| M33 | 3,5 | 72 | 0,2 | 0,8 | 36,4 | - | 46,6 | 32,4 | - | - | 20,6 | 21,4 | - | 49 | - | 55,37 | |
| M36 | 4 | 78 | 0,2 | 0,8 | 39,4 | - | 51,1 | 35,4 | - | - | 22,1 | 22,9 | - | 53,8 | - | 60,79 | |
| M39 | 4 | 84 | 0,3 | 1 | 42,4 | - | 55,9 | 38,4 | - | - | 24,6 | 25,4 | - | 58,8 | - | 66,44 | |
Método de marcação dos parafusos DIN931 sextavados:
Exemplo da marcação dos parafusos externos do hexágono DIN931.
A cabeça do hexágono aparafusa com tamanho d=M12 da linha, comprimento nominal L=80, categoria A4-80 do desempenho e a categoria A do produto é marcada tão
O hexágono SUS316 aparafusa DIN931-M12*80-A

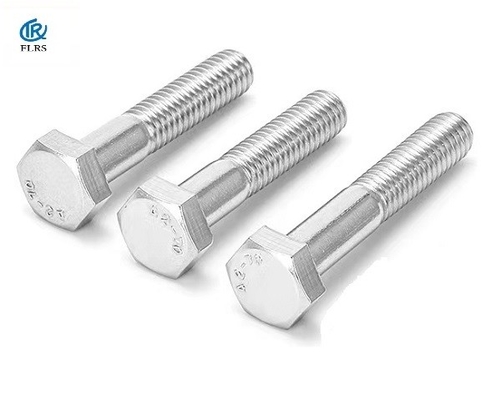

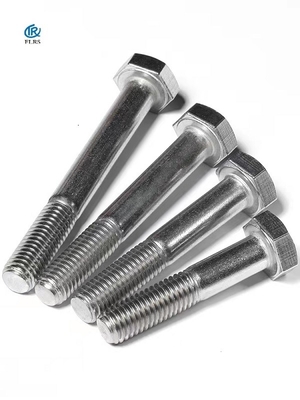

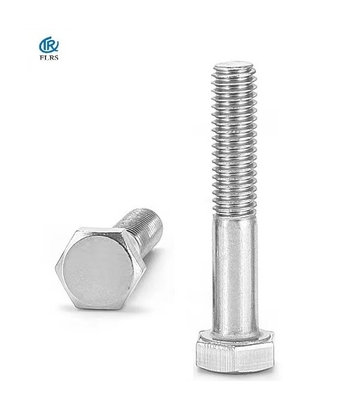

Foto do produto:
Aplicação:
Conexão de parafuso sextavada, conjunto simples, desmontagem fácil, eficiência elevada, e aplicação larga, usada principalmente no vário equipamento mecânico, em produtos eletrônicos, em equipamento de comunicação, em equipamento da mobília, em indústria da construção civil e em outras indústrias da produção, da instalação, da manutenção, etc….
