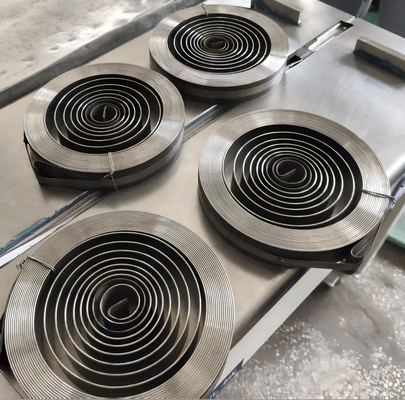

Esta mola espiral plana personalizada (primavera de rolagem) é especialmente projetada para retracção de cabo de feedback de posição do servomotor, amplamente combinada com sistemas de atuadores de amortecimento.Fabricado a partir de aço de molas de silicio-manganês de qualidade superior 60Si2MnA, proporciona um binário estável e consistente para o rebobinamento automático do cabo durante o movimento completo do traço do pistão.

Ao contrário do aço de mola 65Mn comum, o 60Si2MnA apresenta uma resistência à tração mais elevada, um desempenho anti-relaxamento excepcional e uma resistência superior à fadiga cíclica,tornando-o ideal para a operação industrial contínua a longo prazo com ciclos repetidos de enrolamento e desenrolamentoA nossa mola é estritamente produzida de acordo com as especificações técnicas do cliente, com uma estrutura de enrolamento segmentada precisa para manter a tensão suave sem alongamento ou entupimento do cabo.

Principais especificações técnicas

• Material-prima: fita de aço de mola de liga 60Si2MnA
• Dimensão da tira: espessura de 2 mm × largura de 39 mm
• Total de voltas efectivas: 23 voltas (13 voltas de base com enrolamento apertado + 10 voltas de trabalho espaçadas)
• Rotação máxima de aperto real por curso completo: 5,6 voltas
• Diâmetro interno da primeira bobina: 40 mm.
• Diâmetro de alfinete de fixação exterior: 10 mm.
• Diâmetro interno da caixa correspondente: 275 mm
• Finalização da superfície: tratamento anti-ferrugem com óxido negro (disponível pintura/dacromet sob medida)
• Função de trabalho: cabo de retroalimentação de posição automático da haste do servomotor

Características do projeto estrutural

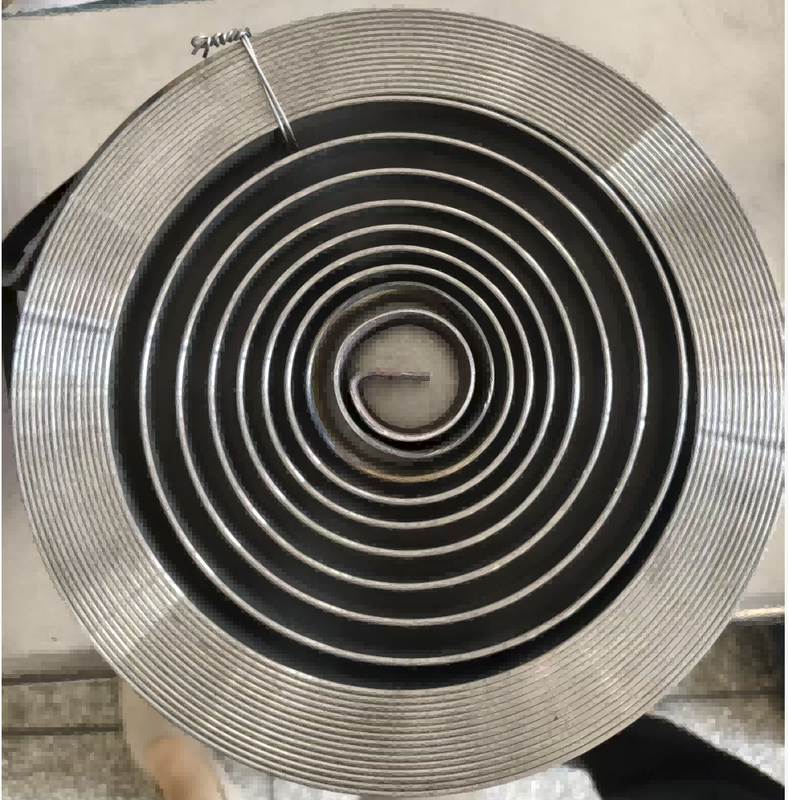

1. Disposição de enrolamento segmentado: 13 voltas de base compactas interiores permanecem totalmente ligadas durante o funcionamento para proporcionar um binário de base estável;10 voltas externas espaçadas servem como secção de trabalho flexível para retração de curso
2. Ganchos internos e externos formados com precisão: o tamanho padrão do gancho se encaixa bem no alfinete de fixação da caixa e no eixo de acionamento do motor, evitando escorregamento ou fratura sob torção
3. Máquina de borda lisa da tira: sem borras para arranhar o cabo durante a retração, protegendo a integridade do cabo
4. Dimensões personalizáveis: Apoiamos a personalização completa da espessura da tira, largura, voltas totais, tamanhos de gancho e curvas de torque para combinar diferentes conjuntos de servomotor e amortecedor

Cenários de aplicação

• Sistema de retracção de cabo de feedback da posição do servomotor do amortecedor
• Capa de detecção de posição linear do atuador industrial
• Mecanismo automático de enrolamento de cabos
• Equipamento de construção e equipamento hidráulico
